Przenośniki spiralne bezwałowe
SSC - Przenośniki spiralne be zwałowe
Bezwałowy przenośnik ślimakowy- spiralny SSC stanowi rozwiązanie alternatywne dla tradycyjnych wałowych przenośników ślimakowych. Materiał przenoszony jest przez spiralę bezwałową o zwiększonej obciążalności ślizgającą się po odpornym na ścieranie wyłożeniu wewnątrz obudowy korytka przenośnika o niskim współczynniku tarcia. Koryta o przekroju ¿U¿, dzielone wzdłużnie produkowane są ze stali węglowej lub stali nierdzewnej 304 L / 316 L przy odpowiedniej obróbce powierzchniowej. Części składane wykonane z sekcji, za wyjątkiem spirali o wyjątkowo dużej obciążalności, produkowane są w wersji średnio-obciążeniowej. Przekrój poprzeczny dolnej części korytka ma szerokość nieco większą od kanałów bocznych w celu umożliwienia przełożenia wykładziny w dolnej części koryta. Po zakończeniu montażu koryta wyłożenie jest utrzymywane na miejscu przez boczne ścianki koryta. Na jednym końcu koryta znajduje się pionowy lub leżący na tej samej płaszczyźnie wylot. Na końcu od strony napędu przenośnik ślimakowy wyposażony jest w płytę końcowa łączącą łożysko końcowe z osiowym sprzęgłem kołnierzowym ze ślimakiem. Zainstalowany zespół napędowy jest odpowiedni do zastosowania.
Przenośnik SSC może być załadowany od góry do otwartego koryta (wersja standardowa) lub poprzez otwór załadowczy znajdujący się w przykręconej pokrywie koryta (opcja) albo też z boku przez specjalny wlot boczny w strefie wlotu (opcja).
Rurowe podajniki ślimakowe

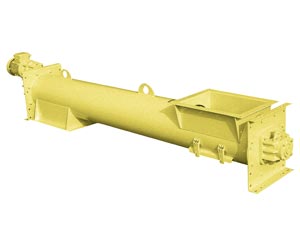

CAO - Przenośniki ślimakowe korytowe rurowe
Modułowy system korytowych przenośników ślimakowych CAO cechuje wielość zastosowań oferowanych w zakresie przenoszenia materiałów pylastych i ziarnistych. Przenośniki śrubowe CAO produkowane są ze stali węglowej z odpowiednim wykończeniem powierzchni. W skład przenośników śrubowych CA wchodzą korytka rurowe z co najmniej jednym otworem wyładowczym i załadowczym, płyty końcowe na każdym końcu korytka rurowego, zabieraki z śrubą gwintowaną przyspawane na rurze centralnej z tulejką sprzęgającą na każdym końcu, dwa zespoły stojące zakończone regulowanym modułem uszczelniającym wału, kilka wieszakowych podpór pośrednich, których liczba zależy od całkowitej długości przenośnika śrubowego. Rurowe przenośniki śrubowe CAO są ponadto wyposażone w silniki przekładniowe odpowiednio do zastosowania.
W zależności od przenoszonego materiału przenośniki śrubowe rurowe CAO produkowane są w wersji nisko- i średnio-obciążeniowej.
OBA TYPY WYSTĘPUJĄ RÓWNIEŻ W WERSJI ATEX STREFA 22

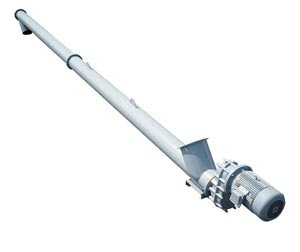

TP-TE - Wysoko-obciążeniowe rurowe przenośniki ślimakowe
Przenośniki ślimakowe typu TP i TE zostały zaprojektowane do pracy w warunkach średnich (TP) i wyjątkowo dużych obciążeń (TE). Przenośniki śrubowe TP-TE produkowane są ze stali węglowej z odpowiednim wykończeniem powierzchni. W skład przenośników TP/TE wchodzą: koryto rurowe wyposażone w co najmniej jeden otwór wlotowy i jeden otwór wylotowy, ścianka końcowa przymocowane kołnierzowo na każdym końcu rury, helikoidalne pióra śrubowe przyspawane do rury centralnej z tuleją sprzęgającą (TP) lub sprzęgłem kołnierzowym (TE) na każdym końcu, dwa łożyska końcowe zakończone regulowanym modułem uszczelniającym wał oraz łożyska pośrednie, których ilość zależy od całkowitej długości przenośnika ślimakowego. Rurowe przenośniki ślimakowe TP / TE są ponadto wyposażone w silnik przekładniowy oraz w większości przypadków w odpowiedni do zastosowania dodatkowy moduł przenoszenia napędu.

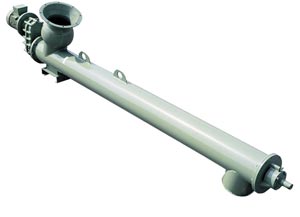

TU - Rurowe podajnik ślimakowe
Modularny system przenośnika ślimakowego TU charakteryzuje się wysoką uniwersalnością, oferując szereg zastosowań w zakresie przenoszenia materiałów pylistych i ziarnistych. Przenośniki i podajniki ślimakowe TU produkowane są ze stali węglowej, z odpowiednim wykończeniem powierzchni. W skład przenośników i podajników TU wchodzą: koryto rurowe wyposażone w co najmniej jeden otwór wlotowy i jeden otwór wylotowy, kołnierz przyspawany na każdym końcu rury, helikoidalne Pióra ślimakowe przyspawane do rury centralnej z tulejką sprzęgającą na każdym końcu, dwa końcowe zespoły nośne zakończone regulowanym modułem uszczelniającym wału oraz łożyska pośrednie elementy nośne, których liczba zależy od całkowitej długości przenośnika ślimakowego. Rurowe przenośniki ślimakowe TU są ponadto wyposażone w odpowiedni do zastosowania silnik przekładniowy.
Rurowe przenośniki ślimakowe TU produkowane są jedynie w wersji średnio-obciążeniowej. Przenośniki ślimakowe TU dostępne są również z certyfikatami ATEX 22.
TUS - Podajniki rurowe wybierające i przenośniki wyjątkowo wysokiej obciążalności
Modularny system przenośnika śrubowego TUS obejmuje szereg zastosowań średnio i wyjątkowo wysoko obciążalnych, które były tradycyjnie domeną rurowych przenośników ślimakowych TP (o średniej obciążalności) oraz TE (o wyjątkowo dużej obciążalności) .
Modularna konstrukcja systemu TUS oferuje dodatkowe opcje szeregu profili korytowych, niedostępnych do tej pory na rynku.
Podajniki ślimakowe TUS wytwarzane są ze stali węglowej z odpowiednim wykończeniem powierzchni. W skład przenośników ślimakowych TUS wchodzą: co najmniej jeden otwór wlotowy i jeden otwór wylotowy, płyta końcowa przymocowana kołnierzowo na każdym końcu rury, helikoidalne pióra ślimakowe przyspawane do rury centralnej z tulejką sprzęgającą lub sprzęgłem kołnierzowym na każdym końcu, dwa łożyska końcowe zakończone regulowanym modułem uszczelniającym wału oraz łożyska pośrednie, których liczba zależy od całkowitej długości przenośnika ślimakowego. Rurowe przenośniki ślimakowe TUS są ponadto wyposażone w silnik przekładniowy oraz, większości przypadków w odpowiedni do zastosowania dodatkowy moduł przenoszenia mocy.

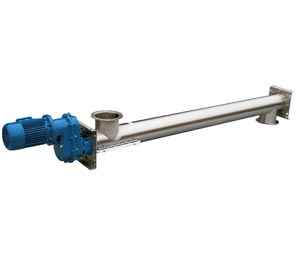

TX - Rurowe przenośniki ślimakowe ze stali nierdzewnej
Modularny system przenośników ślimakowych TX charakteryzuje się wysoką uniwersalnością. Przenośniki ślimakowe TX wytwarzane są ze stali nierdzewnej z odpowiednim wykończeniem powierzchni właściwym dla danego zastosowania. Komponenty montowane z sekcji produkowane są przy zastosowaniu urządzeń zapewniających idealną gładkość powierzchni umożliwiającą obniżenie do minimum pozostałości materiałów. W skład rurowych przenośników ślimakowych TX wchodzą: Przekrój rurowy wyposażony w co najmniej jeden otwór wlotowy i jeden otwór wylotowy, płyta końcowa na każdym końcu rury, helikoidalne pióra ślimakowe przyspawane do rury centralnej z tuleją sprzęgającą na każdym końcu, dwa łożyska końcowe zakończone regulowanym modułem uszczelniającym wału oraz łożyska pośrednie, których liczba zależy od całkowitej długości przenośnika śrubowego. Rurowe przenośniki ślimakowe TX są ponadto wyposażone w odpowiedni do zastosowania napęd przekładniowy.
W zależności od przenoszonego materiału rurowe przenośniki ślimakowe TX produkowane są w wersji nisko lub średni-obciążeniowej.
Przenośniki ślimakowe TX dostępne są również z certyfikatami ATEX 22.
Przenośniki ślimakowe korytowe

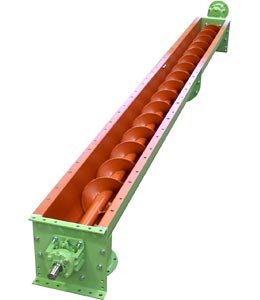

CA - Przenośniki ślimakowe korytowe
Modułowy system korytowych przenośników ślimakowych cechuje różnorodność zastosowań oferowanych w zakresie przenoszenia materiałów pylistych i ziarnistych. Przenośniki ślimakowe CA produkowane są ze stali węglowej z odpowiednim wykończeniem powierzchni. W skład przenośników ślimakowych CA wchodzą koryta w kształcie ¿U¿ bądź ¿V¿ z co najmniej jednym otworem wylotowym, łożyska końcowe na każdym końcu koryta, Spirale przyspawaną na rurze centralnej z tulejką sprzęgającą na każdym końcu, dwa łożyska końcowe zakończone uszczelnieniem wału, kilka łożysk pośrednich, których liczba zależy od całkowitej długości przenośnika ślimakowego, oraz z przykręconych modułów pokrywowych koryta. Korytowe przenośniki ślimakowe CA są ponadto wyposażone w silniki z przekładniami odpowiednio do zastosowania.
W zależności od rodzaju przenoszonego materiału przenośniki ślimakowe korytowe produkowane są w wersji lekkiej, średnio-ciężkiej oraz w wersji ciężkiej.
Wszystkie typy podajników są również dostępne w wersji ATEX Strefa 22
CX - Przenośniki ślimakowe korytowe CX ze stali nierdzewnej
Cechą charakterystyczną modularnego systemu korytowych przenośników ślimakowych CX jest wysoki uniwersalizm. Przenośniki ślimakowe CX wytwarzane są ze stali nierdzewnej z klasą wykończenie powierzchni odpowiednią do zastosowania. Koryta rurowe produkowana są na urządzeniach zapewniających idealną gładkość powierzchni, co pozwala na zredukowanie do minimum występowania pozostałości materiałowych. W skład przenośników ślimakowych CX wchodzą: koryta w kształcie ¿U¿ lub ¿V¿ wyposażone w co najmniej jeden otwór wlotowy, płyta końcowa na każdym końcu koryta, helikoidalne spirale śrubowe przyspawane na rurze centralnej z tuleją sprzęgającą na każdym końcu, dwa końcowe zespoły łożysk zakończone regulowanym modułem uszczelniającym wału, łożyska pośrednie, których liczba zależy od całkowitej długości podajnika ślimakowego, a także przykręcone pokrywy koryt. Przenośniki śrubowe korytowe są ponadto wyposażone w odpowiedni do zastosowania napęd przekładniowy.
W zależności od przenoszonego materiału przenośniki ślimakowe korytowe CX produkowane są w wersji nisko- i średnio-obciążeniowej.
Oba typy przenośników występują w wersji ATEX strefa 22
Systemy przenośników ślimakowych pionowych
VE - Przenośniki ślimakowe pionowe
W skład systemu przenośnika ślimakowego pionowego VE wchodzi poziomy podajnik ślimakowy i pionowy przenośnik ślimakowy.
W skład poziomego podajnika ślimakowego, który może wybierać materiał z silosu lub leja lub po prostu przenosić materiał podawany przez urządzenie transportujące wchodzi koryto w kształcie ¿U¿ lub koryto rurowe wytwarzane ze stali węglowej w odpowiednich wersjach wykończenia powierzchni. W każdym z przypadków strefa wysypu składa się z krótkiego odcinka rurowego połączonego kołnierzowo po kątem prostym do dolnego odcinka pionowego przenośnika ślimakowego. Kołnierz przyspawany jest do każdego końca poziomego podajnika ślimakowego. Koryto / rura zawiera spiralę obrotową z wałowymi tulejami sprzęgającymi na każdym końcu, połączonymi z dwoma łożyskami końcowymi. Poziomy podajnik ślimakowy wyposażony jest w jeden lub większą liczbę łożysk pośrednich, jeżeli jego długość całkowita wymaga zastosowania tego rodzaju elementów. Podajnik ten wyposażony jest ponadto w odpowiedni do zastosowania moduł napędowy.
W skład pionowego przenośnika ślimakowego wchodzą: rurowa obudowa zakończona stycznym wlotem w dolnej części, łącząca się z wylotem poziomego podajnika ślimakowego, skośny otwór wylotowy w części górnej, kołnierze końcowe przyspawane na każdym odcinku rury przenośnika, spirala obrotowa w jednym lub większej liczbie odcinków z tuleją sprzęgającą wału na każdym końcu, bazowy element nośny zakończony tuleją ślizgową oraz łożyskami pośrednimi jeżeli całkowita wysokość przenośnika wymaga ich stosowania. Mocowany na górze moduł napędowy ze zintegrowanym końcowym zespołem nośnym (na którym zawieszona jest spirala) oraz samonastawny moduł uszczelniający wału jest odpowiedni do zastosowania.
System podnośnika ślimakowego VE dostępny jest jedynie w wersji średnio-obciążeniowej.
Podajniki ślimakowe
DO - Podajniki ślimakowe DO z mieszadłem wstępnym
Podajniki ślimakowe DO są podajnikami ślimakowymi typu SU (patrz strona) wyposażonymi w dodatkowy lej zasypowy zawierający mieszadło pozwalające na lepszy zasyp materiału do otworu wlotowego podajnika.
ED - Podajniki ślimakowe wybierajace
W skład podajnika śrubowego ED wchodzą dwie równolegle montowane spirale o różnych średnicach oraz zawór klapkowy zintegrowany w otworze wylotowym.
Wyjątkowa konstrukcja podajnika śrubowego ED oraz minimalny prześwit pomiędzy spiralą zwijki a korytem pozwalają na maksymalną redukcję pozostałości materiału, gwarantując wysoką precyzyjność podawania i wydajne czyszczenie wewnętrznych elementów podajnika ślimakowego. Zastosowanie dwóch równoległych zwijek pozwoliło również na uzyskanie szerokiego przekroju podawania ułatwiające wyładowywanie materiału z znajdującego się powyżej silosu lub leja.

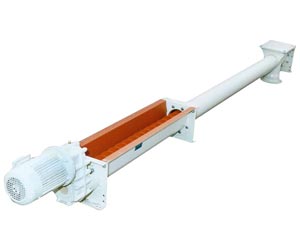

SU - Podajniki ślimakowe jednowałowe
W zależności od przekroju poprzecznego otworu wylotowego silosu, jednowałowe podajniki ślimakowe SU dostępne są ze standardowym korytem typu U i z korytem o poszerzonym wlocie o przekroju V. Podajniki SU, produkowane w wersji nisko-obciążeniowej stosowane są w podawaniu mąki oraz materiałów o podobnej gęstości nasypowej i własnościach.
Wersja wysoko-obciążeniowa podajnika jednowałowego SU przeznaczona jest natomiast do podawania karmy zwierzęcej i oraz tego rodzaju produktów.
Podajniki SU dostępne są również z certyfikatami ATEX 22.
Dozowniki porcjowe Mikro

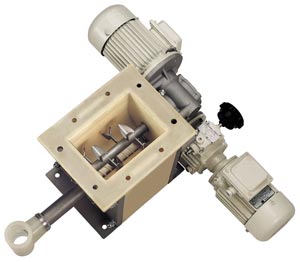

MBF - Dozowniki mikro-porcjowe z mieszadłem
W skład podajnika mikro-wsadowego MBF zaprojektowanego do ciągłego dozowania objętościowego materiałów pylistych i ziarnistych wchodzą: wzmocniony korpus z polimeru technicznego SNIT® wzmocniony płytami stalowymi (opcjonalnie korpus w całości ze stali nierdzewnej), zainstalowane poziomo mieszadło obrotowe, spirala podajnika pod mieszadłem, rura dozująca obejmująca wystającą spiralę dozownika, jeden moduł napędowy dla mieszadła i jeden dla spirali dozownika.
Optymalny kształt korpusu został osiągnięty w drodze testów przepływu produktu i naprężeń materiału. Kształt mieszadła i podajnika, a także materiały zostały również poddane testom w celu wyboru odpowiedniego kompozytu stali i polimeru technicznego SINT®.
Podajniki serii MBF dostarczane są na życzenie w wersje do stosowania w przemysle spożywczym z certyfikatem FDA.

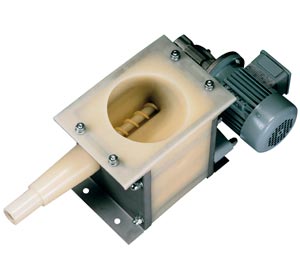

MBW - Dozowniki mikro-porcjowe FLEXFLO
W skład dozownika mikro-porcjowego MBW zaprojektowanego do ciągłego objętościowego podawania materiałów pylistych i ziarnistych wchodzą: korpus FLEXFLO z polimeru technicznego SINT® ze zintegrowaną podającą rurą wyładowczą, śruba podająca oraz moduł napędowy.
SPL - Podajniki ślimakowe dozujące
Podajniki ślimakowe mikrodozujące typu SPL i SPS są ślimakami pomocniczymi zestawianymi z większymi, zasadniczymi podajnikami ślimakowymi.
Przed osiągnięciem nastawionej prędkości podawania główny podajnik śrubowy jest zatrzymywany przez wyłącznik zbliżeniowy w celu podania brakującej ilości materiału przez spiralę mikrodozującą dopasowaną kołnierzowo pod otworem w części wylotowej rury głównego podajnika ślimakowego, z dużą precyzją poprzez wylot głównego podajnika ślimakowego do zbiornika wagi.
Przenośniki i podajniki ślimakowe (specyficzne)

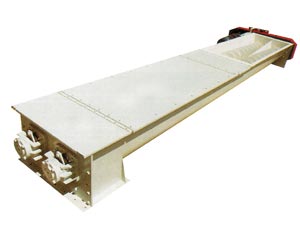

BU - Podajniki ślimakowe dwuwałowe stożkowe
Podajnik ślimakowy dwuwałowy BU wyposażony jest w stożkowe korytko wejściowe dopasowujące się do stożkowych przekroi wejściowych śrub, obejmując je niemal całkowicie od spodu.
Podajniki BU produkowane są ze stali węglowej. Górny kołnierz rynny mocowany jest do otworu wyjściowego kosza / leja samowyładowczego.
CLO / CLOS - Korytowe przenośniki rurowe do ubojni
Przenośniki śrubowe korytkowe o szczególnie wysokiej obciążalności CLO i CLOS produkowane są ze stali węglowej z odpowiednim wykończeniem powierzchni (ogólnie rzecz biorąc z cynkowanych na gorąco części budowanych z sekcji). W zależności od zastosowania przenośniki śrubowe korytkowe CLO i CLOS montowane są z koryt o różnych kształtach i konfiguracjach. Przenośniki te wyposażone są we wlot i wylot, łożysko końcowe z płytą od strony napędu mocującą przekładnię i silnik, łożysko końcowe z płytą zamykającą korytko na przeciwległym końcu, bezwałowe wysoko-obciążeniowe spirale śrubowe mocowane tylko na łożysku końcowym. Spirala przesuwa się po zainstalowanych na dnie korytka wymiennych prętach. Efekt ścinania występujący pomiędzy spiralą a dennymi prętami w czasie przenoszenia materiału pomaga w strzępieniu materiałów włóknistych. Przenośniki śrubowe CLO/CLOS wyposażone są, ponadto w odpowiedni do zastosowania silnik z odpowiednią przekładnią.

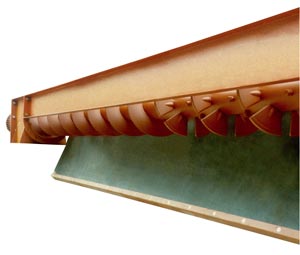

CMC - Podajniki śrubowe CMC świeżego betonu
Przenośniki ślimakowe CMC produkowane są ze stali węglowej z odpowiednim wykończeniem powierzchni. Przenośniki montowane są z korytka w kształcie ¿U¿ z odpornymi na ścieranie gumowymi pokrywami dennymi. Przenośniki CMC posiadają jeden wylot na jednym końcu korytka, płytę mocującą na każdym końcu koryta, spirale śrubowe helikoidalne przyspawane do rury centralnej z tuleją sprzęgającą na każdym końcu, dwa zespoły łożysk zakończone modułem uszczelniającym wału oraz przykręconą pokrywą koryta. Przenośniki ślimakowe CMC wyposażone są ponadto w odpowiedni do zastosowania silnik przekładniowy.
W strefie załadunkowej zainstalowane są regulowane łopatki mieszające.

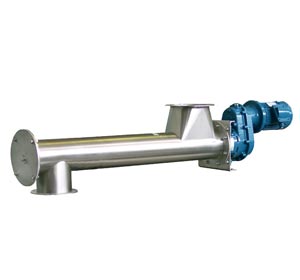

EASYCLEAN® - Przenośniki ślimakowe rurowe ( minimum pozostałości )
Przenośniki i podajniki ślimakowe rurowe EASYCLEAN®, produkowane w całości ze stali nierdzewnej stanowią wykonywaną na zamówienie wersję modularnego systemu rurowego podajnika śrubowego TX.
W skład przenośników ślimakowych EASYCLEAN® wchodzą: obudowa rurowa z co najmniej jedynym otworem wlotowym i wylotowym, płyta końcowa od strony napędu podtrzymująca łożysko końcowe i moduł napędowy, rurowa konstrukcja podajnika zakończona elementem ustalającym położenie zwijki, podtrzymującym zwijkę na przeciwległym końcu modułu napędowego, zwijka z tulejami sprzęgającymi wał na każdym końcu, silnik przekładniowy ze zintegrowanym łożyskiem końcowym zakończonym regulowanym modułem uszczelniającym wału zgodny z danymi wymogami zastosowania.
W celu spełnienia wymagań nawet najbardziej wymagających sektorów rynku, przenośniki ślimakowe EASYCLEAN® produkowane są przy wymaganiach wysokiego stopnia wykończenia. W celu zredukowania występowania pozostałości przenoszonego materiału wewnątrz przenośnika śrubowego obróbka wykańczająca komponentów realizowana jest na obrabiarkach gwarantujących idealną gładkość powierzchni.
Przenośniki i podajniki śrubowe EASYCLEAN® występują również w wersji ATEX strefa 22

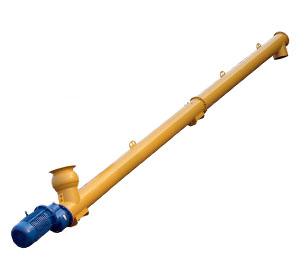

ES - Podajniki ślimakowe do cementu
Jako wykonywana na zamówienie wersja modularnego system przenośnika TM, podajniki ślimakowe ES produkowane są ze stali węglowej w odpowiednim wykończeniu powierzchni i malowane proszkowo.
W skład podajników ślimakowych ES wchodzą: podajniki rurowe wyposażone w co najmniej jeden otwór wlotowy i wylotowy, spawany kołnierz na każdym końcu rury zewnętrznej, helikoidalne spirale przyspawane na rurze centralnej z tuleją sprzęgającą na każdym końcu, dwa łożyska końcowe zakończone samonastawnym modułem uszczelniającym wału (jedno z łożysk zintegrowane z zespołem napędowym), łożyska pośrednie, których ilość zależy od całkowitej długości przenośnika. Przenośniki ślimakowe ES są ponadto wyposażone odpowiedni do zastosowania napęd przekładniowy. Podajniki ślimakowe ES produkowane są w wersji średnio-obciążeniowej.

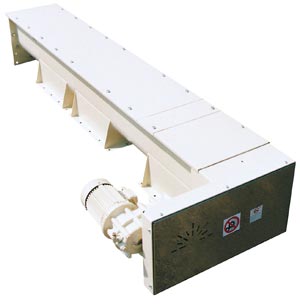

MSC - Korytowe przenośniki ślimakowe dla młynów zbożowych
Korytkowe przenośniki ślimakowe MSC stanowią produkowaną na zamówienie wersję modularnego systemu korytowego przenośnika ślimakowego CA. Korytowe przenośniki ślimakowe stosowane są w przemyśle młynarskim, szczególnie przy transporcie ziaren zbożowych, mąki oraz produktów ubocznych, takich jak otręby. Przenośniki ślimakowe MSC produkowane są ze stali węglowej z wykończeniem powierzchni odpowiednim do transportowanych produktów spożywczych. W skład korytowego podajnika ślimakowego MSC wchodzą: koryto w kształcie ¿U¿ wyposażone w co najmniej jeden otwór wysypu, ścianka końcowa na każdym końcu koryta, helikoidalne spirale ślimakowe przyspawane do rury centralnej z tuleją sprzęgającą na każdym końcu, dwa łożyska końcowe zakończone modułem uszczelniającym wału, łożyska pośrednie z tulejkami samosmarującymi, których ilość zależy od całkowitej długości podajnika śrubowego, oraz przykręcone pokrywy korytowe. Korytowe podajniki ślimakowe MSC są ponadto wyposażone w odpowiedni do zastosowania napęd przekładniowy.
Korytowe przenośniki ślimakowe MSC produkowane są tylko w wersji nisko-obciążeniowej i również w wersji ATEX strefa 22
